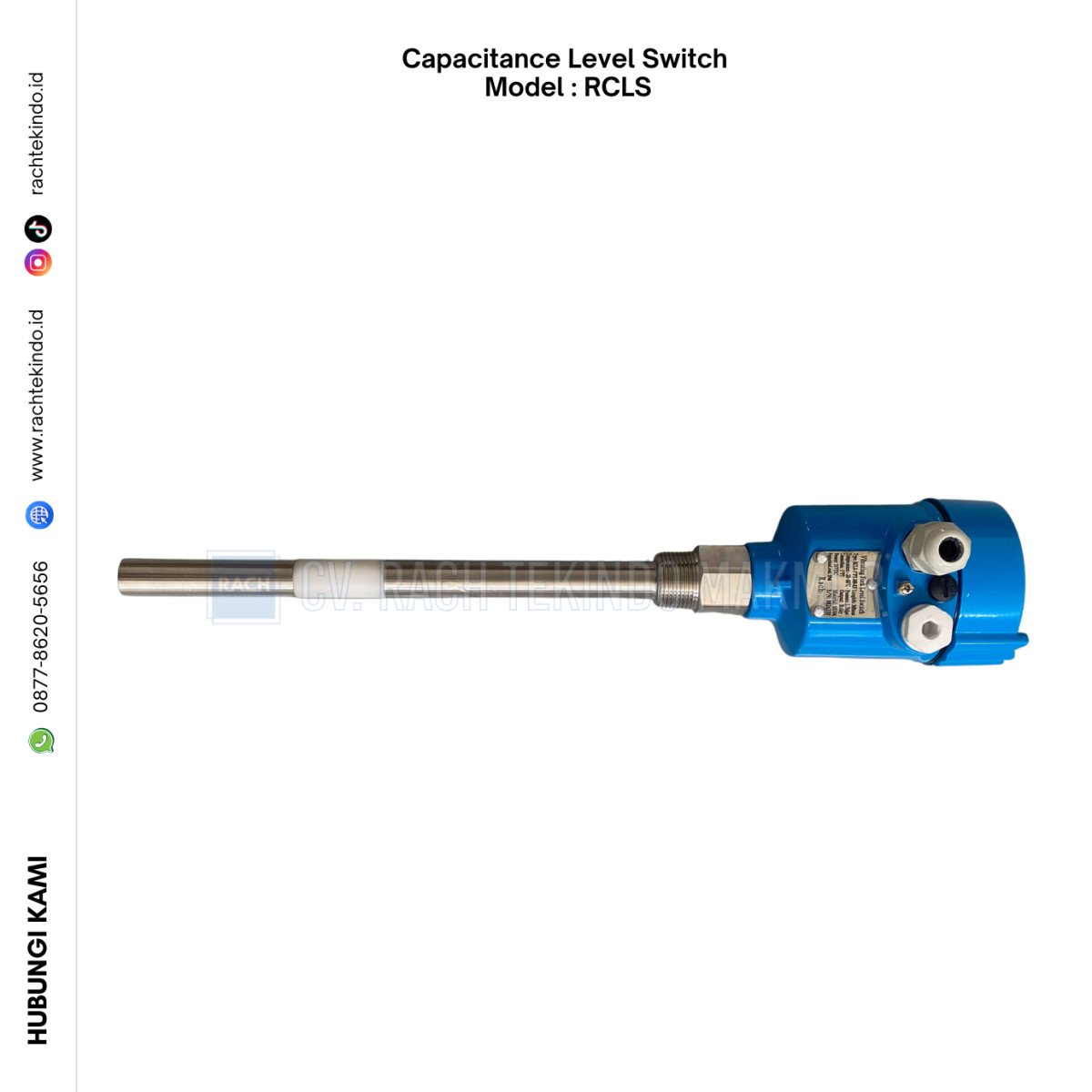

Capacitance Level Switch Model : RCLS

Fitur

Strukture Sederhana tidak ada komponen bergerak/elastis.
Dalam kondisi normal tidak perlu perawatan.
Mudah dipasang langsung di lokasi dalam 10 menit dan tidak memerlukan alat khusus.
Penyesuaian mudah, 2 potensioner dengan posisi dan rentan 0 dan penuh dapat disesuaikan dengan mudah.
Beragam aplikasi seprti pengukuran level cairan, korosi berat, solid media dll.
Pemasangan dapat dilakukan vertikal atau horizontal.

Tanya Produk Ini

Prinsip kerja

Gunakan batang sensor untuk mendeteksi kapasitansi antara batang sensor dan dinding tabung, dengan objek yang akan diukur sebagai media. Ketika batang sensor tertutup material, kapasitansi meningkat secara bertahap. Ketika nilai pencocokan rangkaian yang diatur di dalam sakelar tercapai, rangkaian menghasilkan resonansi frekuensi tinggi. Gunakan sinyal resonansi ini untuk mengubah aksi sakelar.

Metode penyesuaian

Produk diuji dan dikalibrasi sebelum meninggalkan pabrik, dan tidak diperlukan penyesuaian untuk penggunaan umum. Namun, terdapat produk dengan batang induksi yang diperpanjang, yang harus dikalibrasi ulang sebelum meninggalkan pabrik.

Housing: Cast Aluminum, weather proof IP65

Connection: 3/4" NPT

Temp.: -40º C to + 80º C/500-800°C

Power Consumption: 3 VA approx.

Mains Voltage: 24VDC

Output: DPDT 220VAC/5A/, NPN/PNP

Fail-Safe Mode: Max. or Min. field selectable.

Response Time: 0.2 second typical.

Sensitivity: 0.5pF

Switching Delay: Adjustable from 0.2 to 90 second for probe covered or uncovered.

Switching Hysteresis: 0.3pF~800pF

Sensor Material: SS304
